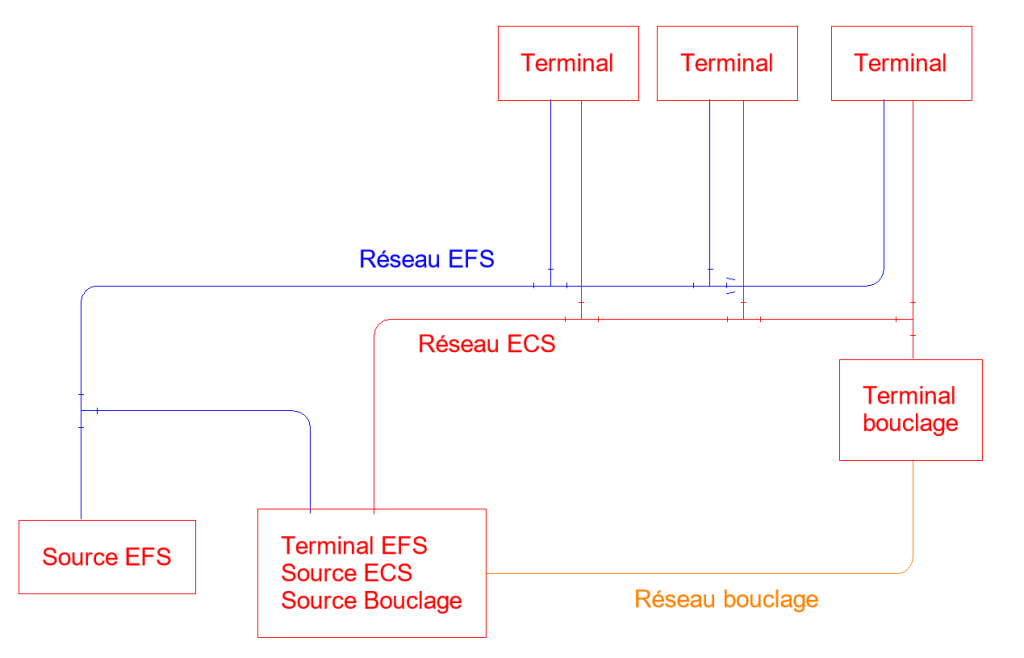

Le réseau comprendra :
- Un réseau composé de canalisations, de raccords de canalisation et d’accessoires de canalisations
- Des terminaux.
Pour le calcul des pertes de charges :
- Il est conseiller d’indiquer le coefficient de perte de charge de chaque élément du réseau.
- Lors du démarrage du calcul, CL DIM export dans votre fichier de paramètres partagés, tous le paramètre qui lui sont nécessaire pour communiquer avec REVIT.
Pour les coudes :
- Le paramètre « CL_Dzeta » vous permet d’indiquer le coefficient de vos raccords.
Pour les Tés :
- Type d’élément : Té
Pour les réductions : Pas de configuration spécifique
Pour les collecteurs :
- Type d’élément : « A orifices multiples
Pour les vannes ou autres accessoires de canalisation :
- Le paramètre « CL_KVS » peut être utilisé. Il est obligatoire pour les vannes de réglage.
