Les terminaux doivent être de type Equipement de génie climatique ou Appareils sanitaires.
Ouvrez la famille et vérifier le connecteur

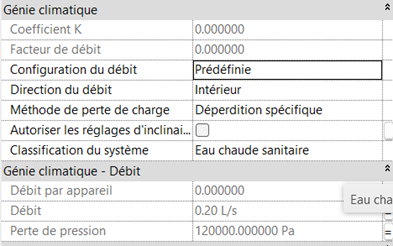

Pour un Réseau type Eau Froide Sanitaire ou Eau Chaude Sanitaire
Fluide allant de la source vers les terminaux, la configuration du connecteur est la suivante :
- Configuration du débit : Prédéfinie
- Direction du débit : Intérieur
- Classification du système : Eau froide sanitaire / Eau chaude sanitaire
- La classification doit être identique à celle de la source
- Débit : DIM Plomberie configurera ce paramètre
- Perte de pression : DIM Plomberie configurera ce paramètre

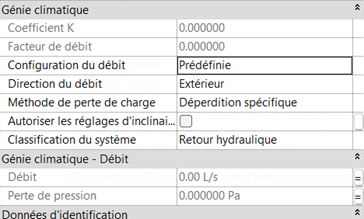

Pour un Réseau type Bouclage ECS
Fluide allant des terminaux vers la source, la configuration du connecteur sur réseau bouclage est la suivante :
- Configuration du débit : Prédéfinie
- Direction du débit : Extérieur
- Classification du système : Retour hydraulique
- La classification doit être identique à celle de la source
- Débit : DIM Plomberie configurera ce paramètre
- Perte de pression : 0

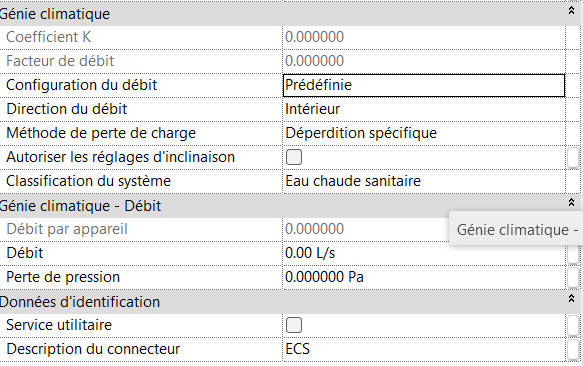

Fluide allant de la source vers les terminaux, la configuration du connecteur sur réseau eau chaude sanitaire est la suivante :
- Configuration du débit : Prédéfinie
- Direction du débit : Intérieur
- Classification du système : Eau chaude sanitaire
- La classification doit être identique à celle de la source
- Débit : 0
- Perte de pression : 0
