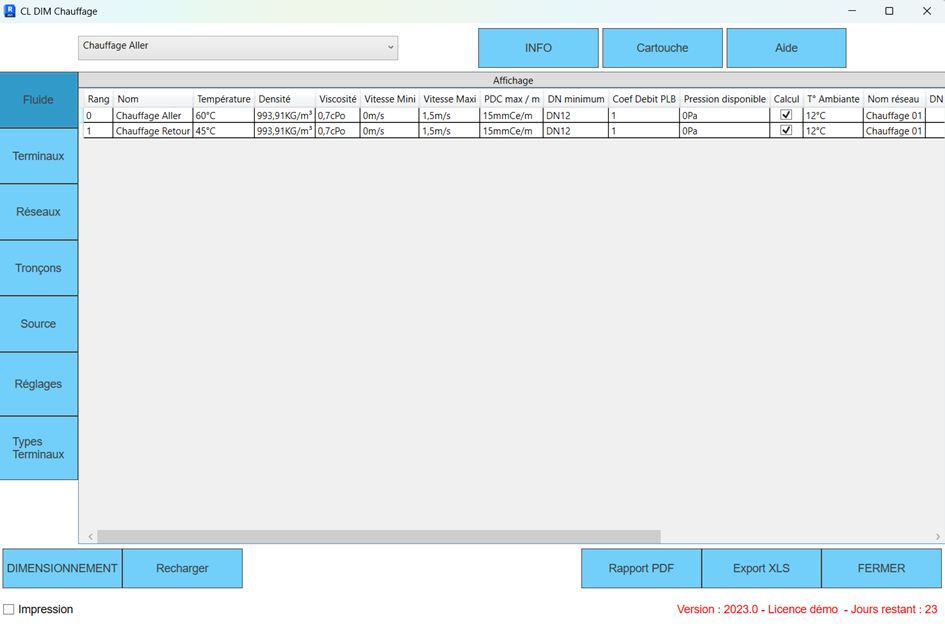

Menu déroulant : permet de choisir le fluide qui sera afficher dans les tableaux
Boutons INFO : Indique des informations pour aider au choix des options.
Bouton Cartouche : Affiche les informations qui formerons la page de garde des rapports.
Aide : Affiche la notice en ligne.
Bouton Fluide : Affiche les paramètres de tout les fluides qui sont calculer,
- Ce tableau contient des paramètres modifiables pour définir vos hypothèses de calcul.
- Le paramètres non modifiables sont ceux issues de REVIT ( Nom, température, Densité, Viscosité)
Bouton Terminaux : Affiche les paramètres des terminaux du réseau (tableau non modifiable).
Bouton Réseaux : Affiche les paramètres de tout les éléments du réseau (tableau non modifiable).
Bouton Tronçons : Affiche les paramètres des tronçons du réseau, c’est une version simplifiée de la note de calcul (tableau non modifiable). Un tronçon correspond au réseau entre deux embranchements
Bouton Source : Affiche les paramètres de la source du réseau (tableau non modifiable).
Bouton Réglage : Affiche les paramètres des éléments de réglage ou d’équilibrage du réseau (tableau non modifiable).
Bouton Type Terminaux : Affiche les paramètres modifiables des terminaux (tableau modifiable).
Bouton Dimensionnement : Dimensionne les réseaux dont le paramètre « Calcul » est coché. Lors du premier chargement CL DIM ajoute un paramètre « CL_Dimensionné » à chaque élément du réseau. En le décochant dans REVIT, l’élément ne sera pas dimensionné.
Bouton Recharger : Permet de recharger le réseau
Bouton Rapport PDF : Permet d’export le rapport au format PDF. Une gestion automatique des indices est intégré au logiciel, le rapport est enregistrer dans le dossier du fichier REVIT, dans un dossier nommer NC. Le anciens indices sont déplacer dans un dossier « Z_NC_OLD ».
Si votre maquette REVIT est une maquette Partagée ou CLOUD, CL DIM vous demandera de choisir le dossier dans lequel enregistrer les rapports.
Bouton Rapport XLS : Permet d’export le rapport au format Excel (Option disponible si Excel est installé sur votre ordinateur). Une gestion automatique des indices est intégré au logiciel, le rapport est enregistrer dans le dossier du fichier REVIT, dans un dossier nommer NC. Le anciens indices sont déplacer dans un dossier « Z_NC_OLD ».
Si votre maquette REVIT est une maquette Partagée ou CLOUD, CL DIM vous demandera de choisir le dossier dans lequel enregistrer les rapports.
